600H高延鋼筋生產線

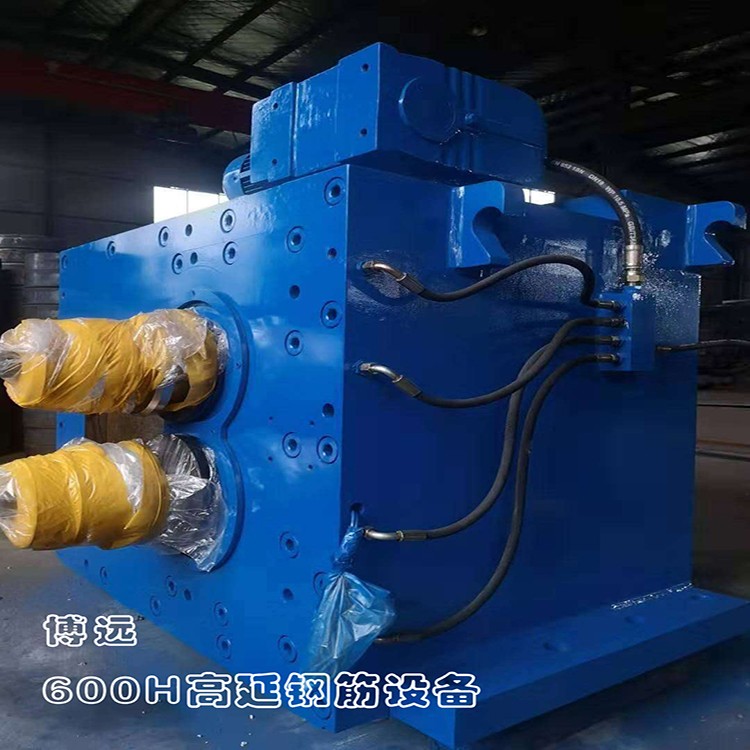

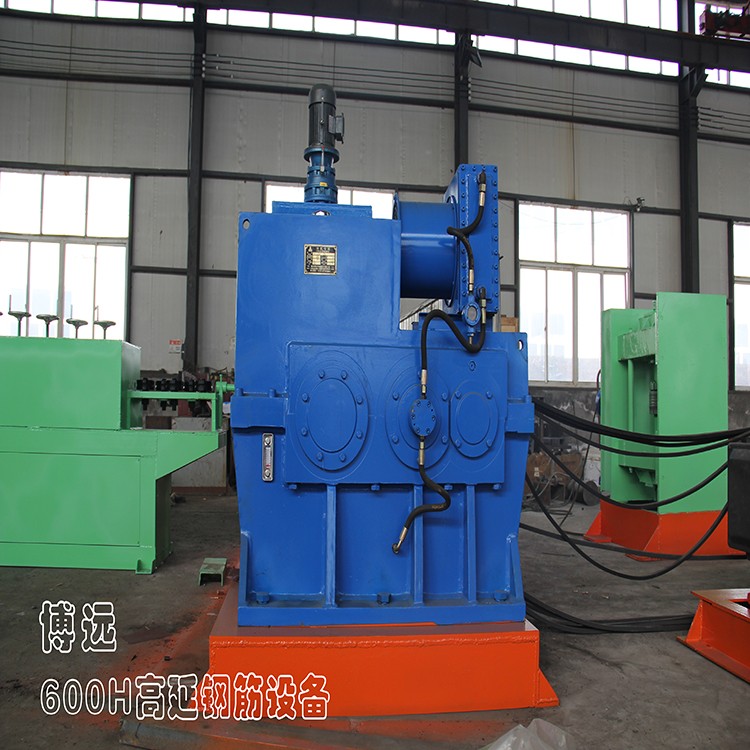

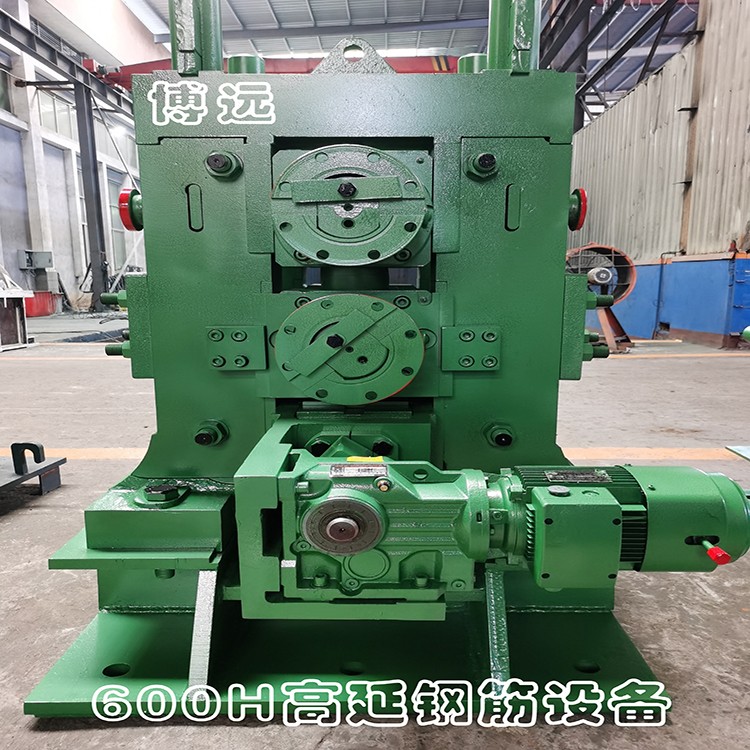

600H高延鋼筋生產線軋機部分
技術簡介：
上料機采用立式方式放料，原材料放到平式運輸車上，進行開卷，梳理料頭，然后進入自動程序，由液壓系統把平式料卷翻轉到90度，垂直可以疊加兩捆原料，焊接頭在平臺上方操作，這種結構在換卷的時候可以保證平穩轉換，比雙芯棒放料方式穩定可靠，故障率低，上料架全部設計了外殼包裝，防止氧化皮到處飛濺，下面設計了收集裝置，可以把氧化皮收集到儲存箱內。
主要設備：運輸車、翻轉架、放料芯棒、防塵罩、氧化皮收集系統、液壓系統。
技術參數：
l 上料直徑范圍：φ6-14mm
l 生產速度：1800m/min
l 翻轉機構翻轉速度：30-60s
l 額定提升重量：5
l 上料液壓站最大壓力：15MPa
(φ6-φ8生產線配置表)
型號 | 單位 | 參數 | 備注 |
原材料規格 | 毫米 | φ8-φ10 | / |
加工產品規格 | 毫米 | φ6-φ8 | / |
生產線速度 | 米/分鐘 | φ6≈1800 φ8≈1500 | / |
速度控制 | / | 變頻調速 | / |
軋機功率 | 千瓦（KW） | 550KW+550KW+550KW | 三臺主動軋機 |
飛剪 | 千瓦（KW） | 22KW | / |
測徑儀 | 毫米 | φ5-φ16 | / |
中頻加熱 | 千瓦（KW） | 5*700KW | 3500KW |
吐絲機 | 千瓦（KW） | 30KW | / |
輸送輥道 | 千瓦（KW） | 4*1.5*24米長 | / |
集卷站 | / | / | / |
接卷車 | / | / | / |
放線液壓系統 | 千瓦（KW） | 22KW | / |
集卷卸卷液壓系統 | 千瓦（KW） | 22KW | / |
軋機稀油站 | 千瓦（KW） | 2*7.5 | 油泵一用一備 |
夾送輥 | 千瓦（KW） | 2*7.5 | / |
1#主動式軋機 | 套 | 軋輥φ300*φ200 | / |
2#主動式軋機 | 套 | φ300*φ200 | / |
3#主動軋機 | 套 | φ300*φ200 | / |
張力控制系統 | 套 | 2 | / |
上料系統 | 套 | 1 | / |
放線系統 | 套 | 1 | / |
氧化皮收集系統 | 套 | 1 | / |
廢料收集箱 | 臺 | / | / |
總控制系統 | 套 | / | / |
設備總長 | M | 生產線長度110米 | / |
設備總?cè)萘?/span> | KW | 5500 | / |
冷卻水流量 | m3/h | 100 | / |
氣壓系統壓力 | Mpa | 0.8 | / |
液壓系統壓力 | Mpa | 18 | / |
(φ8-φ10生產線配置表)
型號 | 單位 | 參數 | 備注 |
原材料規格 | 毫米 | φ10-φ12 | / |
加工產品規格 | 毫米 | φ8-φ10 | / |
生產線速度 | 米/分鐘 | φ8≈1500 φ10≈1200 | / |
速度控制 | / | 變頻調速 | / |
軋機功率 | 千瓦（KW） | 650KW+650KW+650KW | 根據具體生產規格配 |
飛剪 | 千瓦（KW） | 22KW | / |
測徑儀 | 毫米 | φ5-φ16 | / |
中頻加熱 | 千瓦（KW） | 5*800KW | / |
吐絲機 | 千瓦（KW） | 30KW | / |
輸送輥道 | 千瓦（KW） | 4*1.5*24米長 | / |
集卷站 | / | / | / |
接卷車 | / | / | / |
放線液壓系統 | 千瓦（KW） | 22KW | / |
集卷卸卷液壓系統 | 千瓦（KW） | 22KW | / |
軋機稀油站 | 千瓦（KW） | 2*7.5 | 油泵一用一備 |
夾送輥 | 千瓦（KW） | 2*7.5 | / |
1#主動式軋機 | 套 | 軋輥φ300*φ200 | / |
2#主動式軋機 | 套 | φ300*φ200 | / |
3#主動軋機 | 套 | φ300*φ200 | / |
張力控制系統 | 套 | 2 | / |
上料系統 | 套 | 1 | / |
放線系統 | 套 | 1 | / |
氧化皮收集系統 | 套 | 1 | / |
廢料收集箱 | 臺 | / | / |
總控制系統 | 套 | / | / |
設備總長 | M | 生產線長度110米 | / |
設備總?cè)萘?/span> | KW | 6200 | / |
冷卻水流量 | m3/h | 100 | / |
氣壓系統壓力 | Mpa | 0.8 | / |
液壓系統壓力 | Mpa | 18 | / |
Φ10 φ12配置參數表
型號 | LM14-12 | |
加工母材直徑 | 毫米 | φ12-φ14 |
加工成品直徑 | 毫米 | φ10-φ12 |
軋輥線速度 | 米/分鐘 | φ10≈700 φ12≈500 |
調速 | 變頻+變頻 | |
主機功率 | 千瓦（KW） | 500KW+500KW |
碎斷 | 千瓦（KW） | 11KW |
測徑儀 | 毫米 | φ5-φ16 |
中頻加熱 | 千瓦（KW） | 4*700 |
吐絲機 | 千瓦（KW） | 22 |
風冷輥道 | 千瓦（KW） | 3*1.5 |
集卷站 | 液壓 | |
接卷車 | 液壓 | |
放線液壓系統 | 千瓦（KW） | 18.5 |
集卷卸卷液壓系統 | 千瓦（KW） | 45 |
軋機稀油站 | 千瓦（KW） | 11 |
主動臥式軋機1（含軋輥、導衛、電機、減速箱） | 套 | 花輥φ340*φ220 |
主動立式軋機2（含軋輥、導衛、電機、減速箱 | 套 | 圓弧輥φ300*φ220 |
被動軋機 | 套 | 被動φ228 |
軋機同步器 | 套 | 1 |
雙卷預焊接系統 | 套 | 1 |
雙卷上料系統 | 套 | 1*2 |
雙卷放線系統 | 套 | 1*2 |
上線架集塵罩系統 | 套 | 1 |
碎斷箱 | 臺 | 1無動力 |
儲堵箱 | 臺 | 1無動力 |
氧化皮集中收集系統 | 套 | 1 |
測溫 | 套 | 400-800 |
調直除磷 | 套 | 1無動力 |
設備總長 | M | 約180 |
設備總?cè)萘?/span> | KW | 4000 |
冷卻水流量 | m3/h | 100 |
氣壓系統壓力 | Mpa | 0.8 |
液壓系統壓力 | Mpa | 18 |
